アルドレックスの商品説明

住宅用からビル用まで、バリエーション豊かなルーフドレイン アルドレックス

機能美を追求したアルミルーフドレイン。アルミダイカスト独特の美しい鋳造肌に下地アルマイト処理のうえアクリル焼付塗装。
床等の色調に調和出来る様、4色の標準色を用意しており、その他ご要望に応じて特注色も承ります。
又、使用場所に最適な形状の機種をお選びいただける様、ドレインカバーのデザインもバリエーション豊かに取り揃えています。


ドレインカバー標準色

  • LG ライトグレーLG ライトグレー
  • CG グレーCG グレー
  • CM グリーンCM グリーン
  • CT ブラックCT ブラック

※表示されている画像は実物の色と多少異なる場合があります。

  • カバーは全てアクリル焼付塗装です。
  • 本体及び独立型防水層押えは、アクリル焼付塗装製品、エボキシ焼付塗装製品共、全てLG:ライトグレーになります。
  • 特注色も承ります。

適材適所

多様な設計・施工方法にきめ細かく対応する豊富な製品バリエーション。


ドレインカバーバリエーション

  • 屋上・ベランダ用屋上・ベランダ用
  • 中継用中継用
  • ベランダ用ベランダ用
  • 屋上用屋上用
  • よこ引用よこ引用

たて引 製品詳細

一部製品はモデルチェンジを行い、形状が若干写真と異なっております。詳しくはお問い合わせください。

シート防水用

11型・17型は木ネジ取付タイプと下受皿固定タイプがあります。

たて引 シート防水用

一般防水用

19型・22型・26型はRC打込み用とALC・木付け用があります。

たて引 一般防水用

よこ引 製品詳細

一部製品はモデルチェンジを行い、形状が若干写真と異なっております。詳しくはお問い合わせください。

シート防水用

11型・15型は木ネジ取付タイプになります。

よこ引 シート防水用

一般防水用

17型はRC打込み用とALC・木付け用があります。

よこ引 >一般防水用

美しい形状と機能性

独自に開発した杉葉模様のドレインカバーは、流れる雨水が中心穴に集中する様になっており、小枝等がささりにくく、落ち葉なども詰まりにくい設計になっています。(特殊ドレインカバー)

たて引・改修用は十文型のステンレスストッパーにより、ぶれにくくしっかりと固定できます。
よこ引・改修用のステンレスストッパーは自在金具により差し込むだけで排水管の中央に自然に納まります。ステンレスストッパー(PAT.R)


アルミダイカスト製品・高耐蝕性

キャップは高圧力で金型鋳造したアルミダイカスト製で堅牢。
重量は鋳鉄製の約1/3と軽量。アルマイト下地処理の上にアクリル焼付塗装で高い耐蝕性を確保。


ストレーナーキャップ標準色

  • LG ライトグレーLG ライトグレー
  • CG グレーCG グレー
  • CM グリーンCM グリーン
  • CT ブラックCT ブラック

※表示されている画像は実物の色と多少異なる場合があります。

  • 改修用ストレーナーキャップは全てアクリル焼付塗装です。
  • 特注色も承ります。

カバーバリエーション - たて引 -

  • 屋上・ベランダ用屋上・ベランダ用
  • 中継用中継用
  • ベランダ用ベランダ用
  • 屋上用屋上用

カバーバリエーション - よこ引 -

  • 角度固定型角度固定型
  • 角度自在型角度自在型
  • 側溝用側溝用
  • 側溝用側溝用

たて引 製品詳細

機能性
たて引・改修用は十文型のステンレスストッパーにより、ぶれにくくしっかりと固定出来ます。
独自に開発した杉葉模様のドレインカバーは流れる雨水が中心穴に集中する様になっており、小枝等がささりにくく、又落ち葉なども詰まりにくい設計になっています。
アンダーポイント
17型・19型・22型・26型のステンレスストッパー板は取付けの支点を床面より 下方に設定してあるのでぬけにくくなっています。
屋上用ドレイン
キャップ本体のフランジにより倒れにくく、また排水管内にドロが流入しにくくなっています。
大型フランジ(26型)
幅広いのフランジによりさらに高い安全性と、ごみの流入防止機能を持ち合わせています。
形状 キャップ寸法 適用パイプ内径
薄型
ベランダ用
08型(φ80) 40~65
11型(φ110) 40~75
17型(φ160) 50~100
26型(φ260) 100~200
おわん型
屋上・ベランダ用
08型(φ80) 40~65
11型(φ110) 40~75
22型(φ190) 75~150
26型(φ240・φ260) 75~125・100~200
円すい型
屋上用
17型(φ160) 50~100
22型(φ190) 75~150
26型(φ240・φ260) 75~125・100~200
中継型
中継用
17型(φ160) 50~65
19型(φ160) 75

豊かなバリエーションにより使用場所に最適な形状の機種をお選びいただけます。

よこ引 角度固定型 製品詳細

機能性
08型・11型のステンレスストッパーは自在金具により差し込むだけで排水管(呼び径40~65)の中央に自然に収まります。
又、11型のステンレスストッパー板はR付により排水管に入れやすくなっています。
15型は裏面のねじを緩め排水管(呼び径50~100)の中心に合わせられるよう、上下可動(可動幅35mm)で調整出来ます。
角度固定型・施工例

立ち上がりの壁にRがある場合、もしくは立ち上がりの壁が斜めの現場は、角度自在型をご利用ください。
※持続的に排水を行えるように設計していますが、目詰まりによりオーバーフローになることがありますので、定期的な掃除は必要となります。

よこ引 角度自在型 製品詳細

機能性
様々な仕上がりの壁面や排水管の位置にストレーナー本体を床の勾配、 立ち上がり壁にあわせられるように「角度自在型」を開発しました。
ストレーナー本体は45°~135°の任意の角度に可動が出来ます。
ステンレスストッパーも自在金具により排水パイプのサイズや工法による施工条件においても、上下位置の可動。角度可動により無理なくステンレスストッパーの位置が決められます。
角度固定型・施工例

※持続的に排水を行えるように設計していますが、目詰まりによりオーバーフローになることがありますので、定期的な掃除は必要となります。

オーバーフロー管とは

ドレインの目詰まりや集中豪雨による思いがけない浸水被害、特にバリアフリー設計による室内とバルコニーの段差が少ない家屋や、日常確認しにくい非歩行の屋上などにオーバーフロー管の必要性が高まっています。


特徴

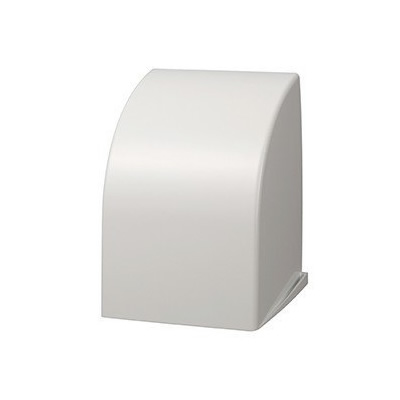

シンプルモダンなスクエアデザインは、洋風・和風の建物にマッチするオーバーフロー管カバー&ストレーナーキャップです。

オーバーフロー管カバーには排水を壁面より離して下方へ流し落とす機能と、カバー両サイドのウォーターガイドは、雨水を前方に誘導する設計により壁面が汚れにくくなっています。

ストレーナーキャップ(内側キャップ)は落ち葉などが詰まりにくい設計になっております。


アルミダイカスト製品・高耐蝕性

外側カバー、内側キャップは高圧力で金型遺贈鋳造したアルミダイカスト製で堅牢。
アルマイト下地処理の上にアクリル焼付塗装で高い耐蝕性を確保。


カバーキャップ(標準色)

  • LG ライトグレーLG ライトグレー
  • CG グレーCG グレー
  • CB ブロンズCB ブロンズ
  • CT ブラックCT ブラック
  • CW ホワイトCW ホワイト
  • LB ライトブラウンLB ライトブラウン

※表示されている画像は実物の色と多少異なる場合があります。

  • カバー・キャップはアクリル焼付塗装製品です。
  • 特注色も承ります。

30型(適用パイプ呼び径30)

30型(適用パイプ呼び径30)

アルスルー 40型(適用パイプ呼び径40)※ベランダ用・屋上用

40型(適用パイプ呼び径40)※ベランダ用

アルスルー 50型(適用パイプ呼び径50)※ベランダ用・屋上用

50型(適用パイプ呼び径50)※屋上用

※内側キャップのロゴマークを上向きにして取り付けてください。FRP用オーバーフロー管は、外側カバーと内側キャップのセット販売となります。

施工手順

外側 / 内側

施工手順

※持続的に排水を行えるように設計していますが、目詰まりによりオーバーフローになることがありますので、定期的な掃除は必要となります。


取付後の確認・注意

1
外カバー(OC-20-30、OC-03-40、OC-03-50)は仮固定ですので接着剤で必ず固定してください。
2
ネジによる固定、改造は行わないでください。
3
正規の方向以外、また他の用途に使用しないでください。
  • 各防水工法に適した施工をご検討ください。
  • VPF-30、VPF-40、VPF-50N(FRP用オーバーフロー管)以外の固定板付きオーバーフロー管は各防水工法に合わせて別途ご用意ください。
  • 30型の適用パイプ(φ30 VP-30)
    40型の適用パイプ(φ40 VP-40)
    50型の適用パイプ(φ50 VP-50)
